Оклад для высокопрофилированных кровельных покрытий EHN-P позволяет соединить окно с кровельными материалами с высотой профиля до 90 мм: керамическая и металлическая черепица, профилированный лист. Элемент оклада (фартук), закрывающий снаружи нижнюю часть окна, имеет большие размеры - длину и ширину (по сравнению с другими типами окладов), что обеспечивает более качественное соединение с высокопрофильным кровельным покрытием.
- Оклад типа EHN-P изготовлен из алюминия и в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий.
- Оклад EHN-P имеет свинцовый фартук, EHN-A – алюминиевый фартук.
- Позволяет монтировать окна в кровле на глубине посадки «N».
- Стандартный оклад предназначен для одиночной установки окна в кровлю.
- Комбинированные оклады позволяют объединять окна в горизонтальные, вертикальные, комбинированные группы. Стандартное расстояние между окнами, установленными в группе, составляет 10 см.
- Оклады EHN-P рекомендуется устанавливать в крыши с углом наклона от 15° до 90°.
Конструкция оклада

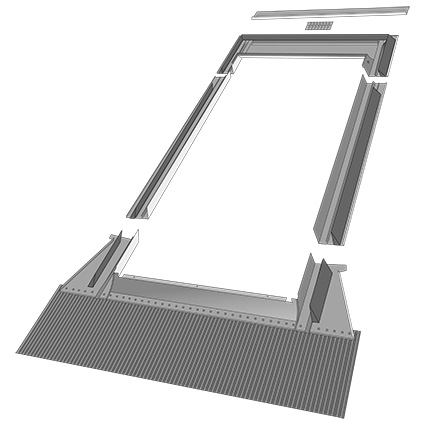

Оклад состоит из четырех основных элементов. Нижний элемент оклада имеет гибкий фартук с нанесенным на него специальным самоклеящимся слоем, который позволяет герметично соединить его с кровельным покрытием. Благодаря гибкости и эластичности фартуку легко придать форму кровельного материала. В комплект оклада так же входит антиконденсатная планка, которая устанавливается над окном не далее 50 см. Для предотвращения попадания листьев, снега и пыли в сопряжение между окладом и кровельным покрытием, в комплекте так же имеются поролоновые клинья.
.jpg)

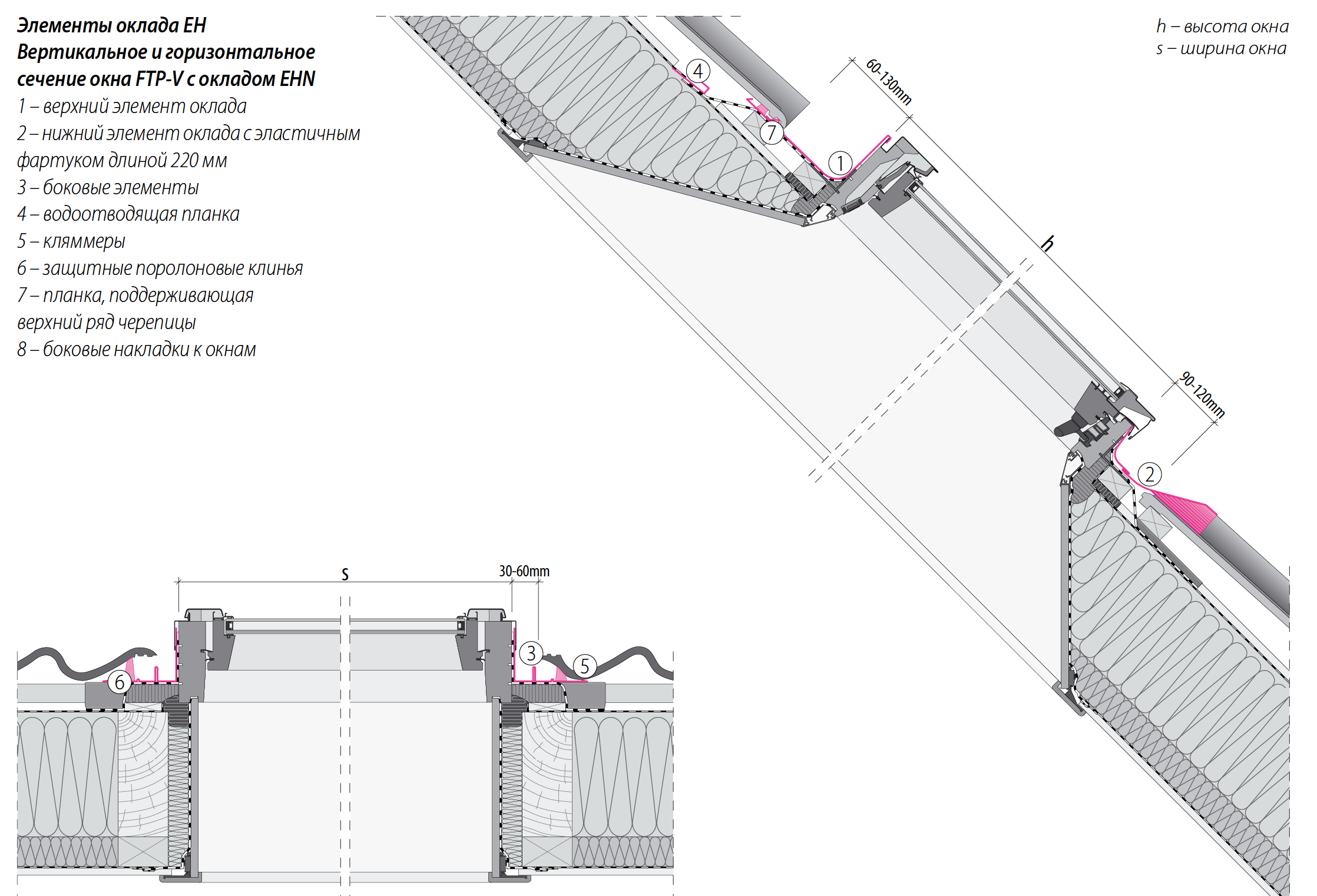

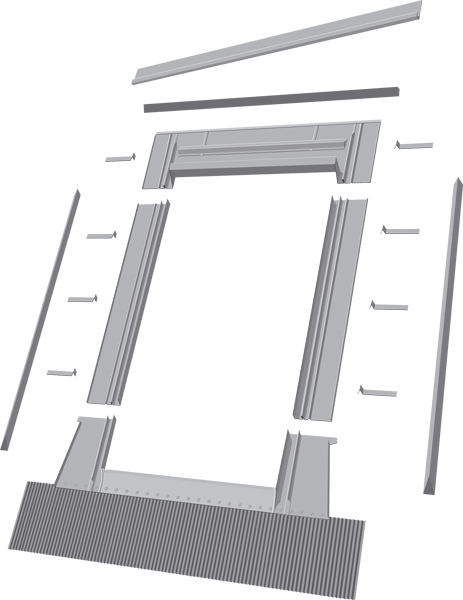

Элементы оклада:
- 1 – нижний элемент оклада с эластичным фартуком длиной 220 мм;
- 2 – боковые элементы;
- 3 – боковые накладки к окнам.
- 4 – верхний элемент оклада;
- 5 – защитные поролоновые клинья;
- 6 – планка, поддерживающая верхний ряд черепицы;
- 7 – водоотводящая планка;
- 8 – кляммер;
