Оклады EZN-P, EZV-A, EZJ-P предназначены для герметичного соединения мансардного окна с кровельным покрытием, высота профиля которого не превышает 45 мм (металлическая черепица, профнастил, керамическая и цементно-песчаная черепица, клик-фальц).
Оклады типов EZV-A изготовлены из алюминия и в стандартном исполнении покрыты полиэфирным лаком серо-коричнего цвета (близкого к цвету RAL 7022), который гармонично сочетается с различными цветами кровельных покрытий. По индивидуальному заказу оклад может быть покрыт лаком любого цвета по шкале RAL.
Фартук оклада EZV-A выполнен из алюминия, а окладов EZJ-P и EZN-P из свинца.
Глубина посадки окна подбирается в зависимости от пожелания клиента или архитектора (проектировщика). Стандартная глубина посадки – «V».
Стандартная глубина посадки окна с окладом EZ:- V (на 30 мм глубже других окон);
- J (-30 мм относительно посадки V, на 60 мм глубже других окон);
- N (+30 мм относительно посадки V)
Более глубокая посадка повышает теплоизоляционные свойства окна, а также улучшает эстетику крыши.
Оклады типа EZ рекомендуется устанавливать в крыши с углом наклона:
- EZN-P - от 15° до 90°;
- EZJ-P - от 20° до 90°.

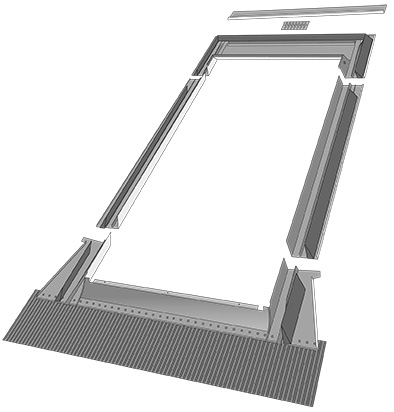

Конструкция оклада
Оклад состоит из четырех основных элементов. Нижний элемент оклада имеет гибкий фартук с нанесенным на него специальным самоклеящимся слоем, который позволяет герметично соединить его с кровельным покрытием. Благодаря гибкости и эластичности фартуку легко придать форму кровельного материала. В комплект оклада так же входит антиконденсатная планка, которая устанавливается над окном не далее 50 см. Для предотвращения попадания листьев, снега и пыли в сопряжение между окладом и кровельным покрытием, в комплекте так же имеются поролоновые клинья.
Элементы оклада:
- 1 – нижний элемент оклада с эластичным фартуком длиной 165 мм;
- 2 – боковые элементы;
- 3 – боковые накладки к окнам.
- 4 – верхний элемент оклада;
- 5 – защитные поролоновые клинья;
- 6 – планка, поддерживающая верхний ряд черепицы;
- 7 – водоотводящая планка;
- 8 – кляммер;
