Двускатная деревянная конструкция EFR дает возможность устанавливать окна для крыши в одной группе в плоской кровле. Двускатная система для плоских крыш EFR обеспечивает высокие термоизоляционные параметры. Конструкция предусматривает установку как деревянных стандартных окон для крыши, так и окон ПВХ.
С учетом высокого расположения рекомендуется применение автоматической системы WIFI, благодаря которой окнами можно управлять с помощью смартфона. В окнах можно применять как наружные, так и внутренние аксессуары.
EFR устанавливается в крышах с углом наклона от 0° до 15°.
Конструкция системы

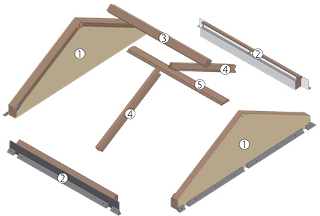

Система EFR состоит из основы, изготовленной из плиты OSB толщиной 12 мм, утепленной пенополистироловой плитой EPS 100 мм. Внутренняя стенка основы покрыта плитой из фанеры, к которой можно прикрутить планки для внутренней отделки. Расстояние между окнами в группе 40 мм. Оклад изготовлен из алюминиевого листа толщиной 0,6 мм с полиэстеровым серо-коричневым покрытием, приближенным к цвету RAL 7022.
Элементы оклада:
- 1 – элементы передней части основы оклада;
- 2 – боковой элемент основы оклада;
- 3 – вспомогательные стропила;
- 4 – планка для внутренней отделки соединения окон;
- 5 – соединяющяя балка;
- 6 – нижний оклад;
- 7 – боковые водостоки;
- 8 – центральные водостоки, соединяющие окна;
- 9 – верхний оклад.
